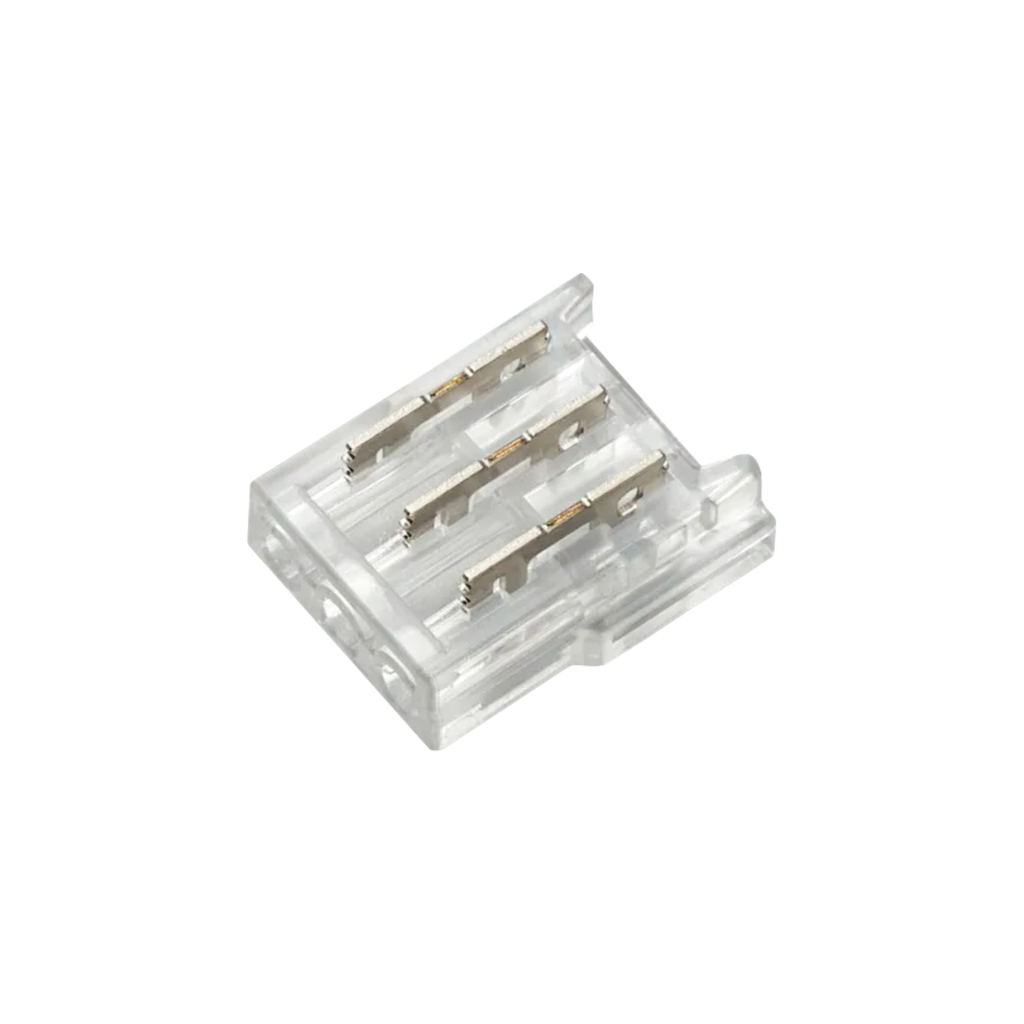

SMD: Verbinder DIY 3-PIN (CCT) für 10 mm breite LED Lichtbänder
Berechnen...
Dein Preis: aus 0,98 € 0,98 €
0,00 €
SMD: Verbinder DIY 3-PIN (CCT) für 10 mm breite LED Lichtbänder
- einfaches Verbinden von 3-poligen Lichtbändern und /oder Kabeln
- kein Löten erforderlich - maximale Flexibilität
- für 10 mm breite CCT (duo-weiße) Lichtbänder mit Einzel-Chips (SMD)
- geeignet für: AWG 20 (4A Max.) und AWG 22 (3A Max)
- Schutzklasse: IP20 & IP65Nano - Einsatz nur in Innenräumen (bei IP65 Kopfstück mit Silikon versiegeln!)
Details zu Liefer- und Versandkosten *
Derzeit kann kein Liefertermin angegeben werden.
Nur Abholung in unserem Lager ist möglich!
Keine Versandregel gefunden. Bitte kontaktieren Sie unseren Kundensupport.
Wir versenden dieses Produkt in folgende Länder (Abholung für EU-Bürger aller Länder möglich):
Sicherheitshinweise
Das Produkt enthält Kleinteile, welche von Kleinkindern verschluckt werden können. Bitte bewahren Sie alle Kleinteile außerhalb der Reichweite von Kleinkindern (0-3 Jahre) auf.
Achtung Elektrizität im Niedervolt-Bereich! Gefahr durch einen Stromschlag möglich. Bitte keine Kabel im eingeschalteten Zustand anfassen oder anschließen.
Hersteller
iluminize GmbH | Hellenthalstr. 3 | 47661 Issum | Deutschland | service@iluminize.comSo verbindest du deine LEDs sicher und zuverlässig
Unsere iluminize LED Lichtbänder werden teilweise mit beidseitig montierten Anschlusskabeln geliefert.
Streifenlänge | Kabellänge |
1 Meter Stücke | modellabhängig, siehe Beschreibung |
5 Meter Rollen | 100 cm beidseitig |
20 Meter Rollen | 100 cm beidseitig |
Meterware | ohne Kabel |
Bitte beachte vor dem Verbinden unbedingt die Polarität!
Für dich ist dieser Hinweis sicherlich nicht neu. Dennoch weisen wir hier explizit darauf hin, um dir ggf. unnötige Arbeitsschritte zu ersparen😉:
Bitte positioniere die Segmente des Lichtbands/das Kabel zwischen einem Verbinder unbedingt so, dass der aufgedruckte Plus-Leiter (+) mit der Polarität auf der gegenüberliegenden Seite identisch ist (z.B. Plus auf Plus)! Bei vertauschten Polen bleibt das Lichtband ohne Funktion.
Bitte beachte, dass der Plus-Leiter bei Lichtbändern mit mehr als einer Farbe (CCT, RGB etc.) schwarz ist und die farbigen Leiter der jeweiligen Lichtfarbe entsprechen.
Maße Verbinder: L14xB11xH6mm
L14xB11xH6mm
Derzeit nicht verfügbar
Do's and Don'ts
Schneide die Segmente zu
Führe den Segment-Schnitt möglichst mittig und gerade durch. Ziehe ein kurzes Stück der Schutzfolie vom Klebeband ab und schiebe das Lichtband vorsichtig in den Verbinder.
Knicke niemals das Lichtband
Bitte achte unbedingt darauf, dass das Lichtband beim Einschieben nicht knickt. Ein Abknicken des Lichtbands kann zu Beschädigungen in den Leiterbahnen führen und das Segment fällt aus.
Isoliere keine Drähte ab
Anschlussdrähte dürfen nicht abisoliert werden. Nur mit intakter Isolierung ist ein sicherer Halt im Verbinder gewährleistet.
Drähte rutschen nach ordnungsgemäßem Verpressen nicht mehr so einfach raus.
Schiebe das Kabel ein
Stecke die Drähte während der Montage nach und nach ein und verpresse sie einzeln, anstatt alle gleichzeitig. So verhinderst du, dass einzelne Drähte wieder herausrutschen.
Verwende passendes Werkzeug
Verwende eine glatte, flache oder leicht gerillte Zange für das Verpressen. Gezackte oder profillierte Werkzeuge drücken die Klemmen nicht gleichmäßig herunter, was die Verbindung beeinträchtigen kann.
Schließe den Vorgang ab
Bei gerilltem Werkzeug führe die letzte Pressung im 90° Grad Winkel zwischen Rille und Verbinderklammer durch. Die Verbindungsklammern müssen vollständig eingedrückt und am Ende des Vorgangs flächenbündig mit dem Gehäuse sein.
Unsere Lichtbänder haben alle 50cm eine Lötstelle. Bitte verwende an diesen Stellen keine Verbinder. Plane eine kleine Menge Verschnitt ein, pro Teilstück ein Segment. Die Segmentlänge findest du in der jeweiligen Produktbeschreibung/Spezifikation.
| Dokumente zum Herunterladen | ||
|---|---|---|
| 39xx CE-Konfirmitätserklärung |
|
|
So verbindest du deine LEDs sicher und zuverlässig
Unsere iluminize LED Lichtbänder werden teilweise mit beidseitig montierten Anschlusskabeln geliefert.
Streifenlänge | Kabellänge |
1 Meter Stücke | modellabhängig, siehe Beschreibung |
5 Meter Rollen | 100 cm beidseitig |
20 Meter Rollen | 100 cm beidseitig |
Meterware | ohne Kabel |
Bitte beachte vor dem Verbinden unbedingt die Polarität!
Für dich ist dieser Hinweis sicherlich nicht neu. Dennoch weisen wir hier explizit darauf hin, um dir ggf. unnötige Arbeitsschritte zu ersparen😉:
Bitte positioniere die Segmente des Lichtbands/das Kabel zwischen einem Verbinder unbedingt so, dass der aufgedruckte Plus-Leiter (+) mit der Polarität auf der gegenüberliegenden Seite identisch ist (z.B. Plus auf Plus)! Bei vertauschten Polen bleibt das Lichtband ohne Funktion.
Bitte beachte, dass der Plus-Leiter bei Lichtbändern mit mehr als einer Farbe (CCT, RGB etc.) schwarz ist und die farbigen Leiter der jeweiligen Lichtfarbe entsprechen.
Maße Verbinder: L14xB11xH6mm
L14xB11xH6mm
Derzeit nicht verfügbar
Do's and Don'ts
Schneide die Segmente zu
Führe den Segment-Schnitt möglichst mittig und gerade durch. Ziehe ein kurzes Stück der Schutzfolie vom Klebeband ab und schiebe das Lichtband vorsichtig in den Verbinder.
Knicke niemals das Lichtband
Bitte achte unbedingt darauf, dass das Lichtband beim Einschieben nicht knickt. Ein Abknicken des Lichtbands kann zu Beschädigungen in den Leiterbahnen führen und das Segment fällt aus.
Isoliere keine Drähte ab
Anschlussdrähte dürfen nicht abisoliert werden. Nur mit intakter Isolierung ist ein sicherer Halt im Verbinder gewährleistet.
Drähte rutschen nach ordnungsgemäßem Verpressen nicht mehr so einfach raus.
Schiebe das Kabel ein
Stecke die Drähte während der Montage nach und nach ein und verpresse sie einzeln, anstatt alle gleichzeitig. So verhinderst du, dass einzelne Drähte wieder herausrutschen.
Verwende passendes Werkzeug
Verwende eine glatte, flache oder leicht gerillte Zange für das Verpressen. Gezackte oder profillierte Werkzeuge drücken die Klemmen nicht gleichmäßig herunter, was die Verbindung beeinträchtigen kann.
Schließe den Vorgang ab
Bei gerilltem Werkzeug führe die letzte Pressung im 90° Grad Winkel zwischen Rille und Verbinderklammer durch. Die Verbindungsklammern müssen vollständig eingedrückt und am Ende des Vorgangs flächenbündig mit dem Gehäuse sein.
Unsere Lichtbänder haben alle 50cm eine Lötstelle. Bitte verwende an diesen Stellen keine Verbinder. Plane eine kleine Menge Verschnitt ein, pro Teilstück ein Segment. Die Segmentlänge findest du in der jeweiligen Produktbeschreibung/Spezifikation.
