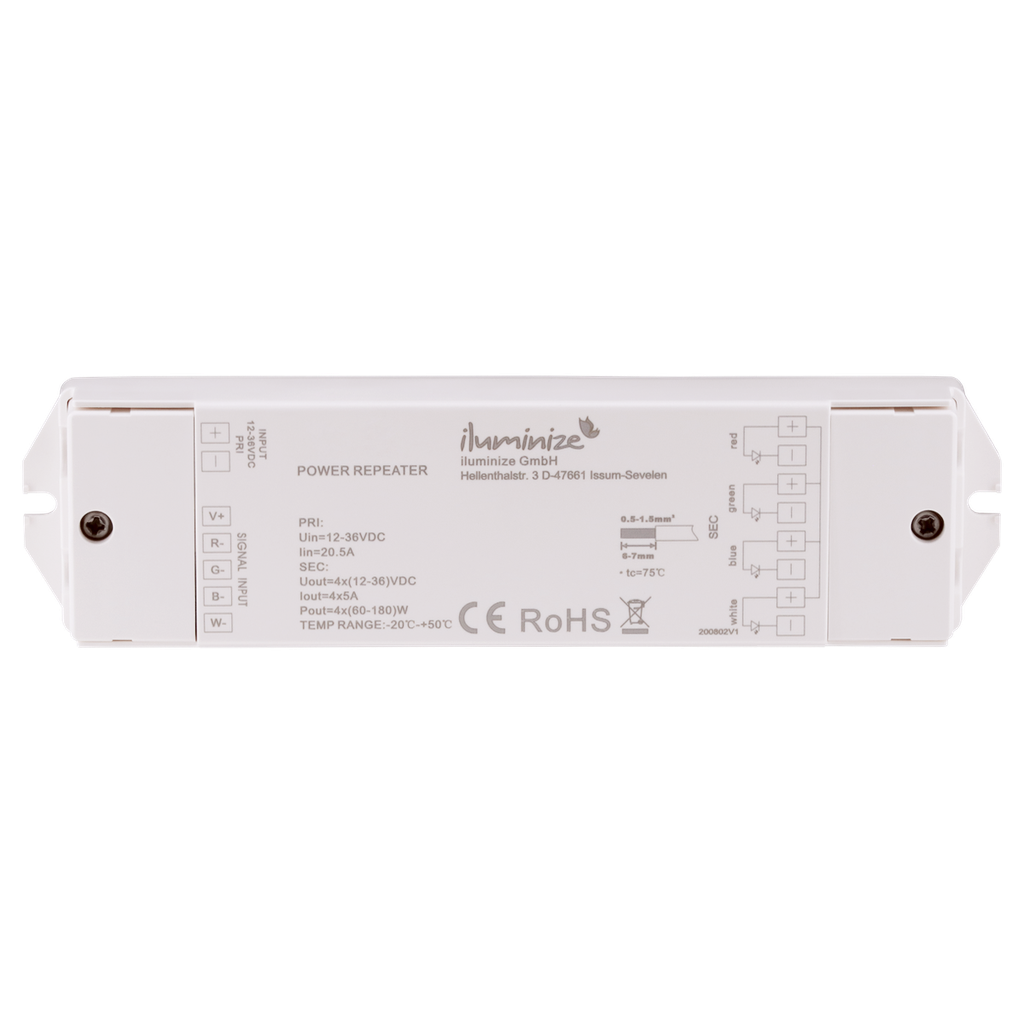

Leistungsverstärker PWM 12V - 36V | Weiß
Erweitere die Länge von LED-Lichtbändern ohne Leistungsverlust und vergrößere deine Möglichkeiten.
Hierfür benötigst du lediglich diesen Leistungsverstärker der mit einem passenden LED-Controller per Kabel verbunden wird. Das PWM-Signal wird auf diese Weise verstärkt wiedergegeben.
Unser Leistungsverstärker ist auch mit externen LED-Controllern kompatibel und unterstützt zudem KNX, DMX oder DALI. Achte bitte jedoch darauf, dass der zu unterstützende LED-Controller mit konstanter Spannung zwischen 12V-36V arbeitet und ein PWM-Signal unter 10 KHz ausgibt.
Details zu Liefer- und Versandkosten *
Derzeit kann kein Liefertermin angegeben werden.
Nur Abholung in unserem Lager ist möglich!
Keine Versandregel gefunden. Bitte kontaktieren Sie unseren Kundensupport.
Wir versenden dieses Produkt in folgende Länder (Abholung für EU-Bürger aller Länder möglich):
| Dokumente zum Herunterladen | ||
|---|---|---|
| Bedienungsanleitung 5915 |
|
|
| 5915 - Anschluss an LED-Lichtband Ambience |
|
|
iluminize Leistungsverstärker - zum erweiterten Betrieb von LED-Lichtbändern
Mit diesem Leistungsverstärker bieten sich dir beim Betrieb deiner LED-Lichtbänder viel mehr Möglichkeiten. Somit erhöhst du die Länge der betriebenen LED-Lichtbänder und bist nicht an die technischen Grenzen des LED-Controllers gebunden.
Wenn diese zwei Bedingungen erfüllt sind, steht dem erweitertem Betrieb nichts mehr im Wege:
Verwendung eines LED-Controllers (12V-36V) mit PWM unter 10KHz
Alle Lichtbänder müssen die gleiche Betriebsspannung wie das Netzteil haben
Vier Kanäle nutzbar
Der Leistungsverstärker unterstützt mit 4 Kanälen á 5A maximal Color & White. Jeder Kanal ist jedoch „autark“ und könnte auch zur Verstärkung von 4 weißen LED-Streifen genutzt werden.
Die maximale Belegung der Kanäle ist abhängig vom verwendeten LED-Lichtband. Je nach gekoppelter Fernbedienung, sieht die maximale Belegung wie folgt aus:
| LED-Lichtband | Anzahl der Anschlüsse |
| White | 4 x |
| Ambience (duo-weiß) | 2 x |
| Color (RGB) | 1 x |
| Color & White (RGBW) | 1 x |
Starke Signalwiedergabe
Der iluminize Leistungsverstärker analysiert für jeden der 4 Kanäle das anliegende PWM-Signal und gibt dieses samt Frequenz und Pulsweite verstärkt an dem entsprechenden Ausgang wieder aus. Damit ist es möglich, mit einem LED-Controller quasi beliebig lange Strecken von LED-Streifen synchron zu steuern.
Anschluss per Kabel
Der Anschluss erfolgt ausschließlich per 5-adrigem Kabel an einem zentralen LED-Controller. Dies erfolgt Kanal für Kanal und ist mit einem oder mehreren Leistungsverstärkern möglich.
Wir empfehlen außerdem, auch die LED-Lichtbänder direkt am Leistungsverstärker und nicht am LED-Controller anzuschließen. So bleiben Farben und Helligkeit auch beim Betrieb mehrerer Leistungsverstärker synchron, gleichmäßig und sehr präzise.
Die Leistung ist entscheidend
Der Controller und die Leistungsverstärker können von einem zentralen oder auch mehreren Netzteilen mit Spannung versorgt werden. Die Spannung am Controller und den Leistungsverstärkern sollte gleich sein und muss den spezifischen Spannungen der LED-Lichtbänder entsprechen.
Kleiner Tipp: Die Ausgangsleistung des Netzteils sollte mindestens 20% Leistungsreserve haben. Zur Berechnung kannst du die benötigte Leistung der LED-Streifen durch 0,8 teilen.
Kompatibler Helfer
Einen großen Vorteil bringt dir die Kompatibilität mit LED-Controllern anderer Hersteller. Somit kooperiert unser effektiver Helfer auch reibungslos mit:
DMX
DALI
KNX
Homematic
etc.
Lieferumfang
Im Lieferumfang findest du:
1x Leistungsverstärker
1x Bedienungsanleitung
